手抬机动浮艇泵型 |
FTQ4.0/13.0 |
|
泵浦 |
水泵类型 |
超轻铝合金单泵单程离心泵 |
吸水口 |
80mm |
|
出水口 |
65mm |
|
出水压力 |
≥0.4Mpa |
|
扬程 |
60米 |
|
大流量 |
72吨/小时 |
|
发动机 |
型式 |
单缸、强制风冷、四冲程(15HP) |
启动系统 |
手拉启动、电启动、遥控启动 |
|
遥控距离 |
≥m |
|
额定/大功率 |
8.8kw/11kw |
|
转速规格 |
3600转/分钟 |
|
燃料 |
汽油 |
|
燃油容积 |
2.8升 |
|
润滑油容积 |
1.1升 |
|
润滑方式 |
飞溅式润滑+压力润滑 |
|
点火方式 |
无触点晶体管点火(TCI) |
|
其他 |
体积 |
770mm*770mm*460mm |
重量 |
60公斤 |
1、逆时针方向将调速旋杆完全旋出(或按住旋杆中心完全拉出),此时阻风门处于半关闭位置。
2、将开关转至“开”位置。
3、起动。
①电起动:将开关转至“起动”位置并保持住,直至发动机起动。如超5 秒仍没起动成功,放开开关旋扭等 10 秒后再重新操作。
②手起动:缓慢拉动手柄直至感觉到阻力,然后迅速拉用力一拉。
4、起动成功后,将调速旋杆顺时针旋转一圈后,此时阻风门完全打开,油门处于较大位置。
a.正确使用燃油、润滑油牌(按发动机用户手册)。
b.起动后一般情况应怠速半分钟后逐步提高转速,尽量避免启动后立即拉高速。
c.发动机在运转中如有异常振动声响、转速波动、飞车等现象应立即停机检查。
d.严禁水泵在无水状态下长时间高速运转,以免损坏水封(一般不超过3分钟)。
e.手抬泵在连续工作下需要加油时,必须停机加油,严禁在运转中加油。 加油时较 好在露天和通风良好的地方。加油过程中,尽量不要有油溢出,若溢出,在发动机 起动前必须将油渍清除干净。
一、维护
1、手抬机动消防泵必须保持清洁完整,每次使用后应清除外部灰尘、油污,检查零部件是否完整、连接是否紧固,并随时休整。
2、吸水管不可过分弯曲,亦不可在上面堆放笨重的物体,以免折裂、压弯;吸水管连接头的密封垫长时间,会有稍微磨损,请及时更换新的(见使用说明书袋内)
3、调速连接零件长时间使用后,可在连接处涂抹一些润滑油,以确保调速器的灵活性。
二、保养
1、检测空气滤清器滤芯,清除杂物,保持滤芯清洁。
2、机器工作时间超过30个小时,必须清洗空气滤清器滤芯;每工作超过50个小时,得清除火花塞上面的积碳,检查气门间隙,将气门间隙调整到0.6~0.7mm范围内。检查散热片,清楚散热片之间的污垢。
3、工作超过100个小时,必须清洗燃油箱和燃油滤清网。打开油箱盖,取出滤清网,用毛刷轻轻刷洗,清洁邮箱内部,除去内部附着的污物和水分,在注入口置妥滤网,重新加入燃油,直至基线为止。
4、每年检查一次燃油管的老化情况,若发现风化、裂纹、断裂则必须更换,更换完毕,检查接头处有没有漏油现象。
5、长期停用前的保养
若因某种原因,机器有较长时间停止不用,在停止前需对机器进行一次保养: a.清理燃油箱,清楚脏污和水分,使内部保持干燥清洁。卸下化油器,拧松化油器底部的放油螺塞,放空化油器内残留的燃油,用化油器清洗器对化油器进行整体的清理,再拧紧放油螺塞,安装好化油器。
b.拧松曲轴箱底部的放油螺塞,将箱内的机油放净,在拧紧放油螺塞。
c.用干净棉纱抹除机器表面的油污,灰尘,清除散热片之间的污垢,使机器干净、清洁。清洁工作结束后,把汽油机放置于清洁,干燥,通风的地方存放。
d.转动曲轴,将发动机活塞停止与上止点位置,以免空气进入气缸内。

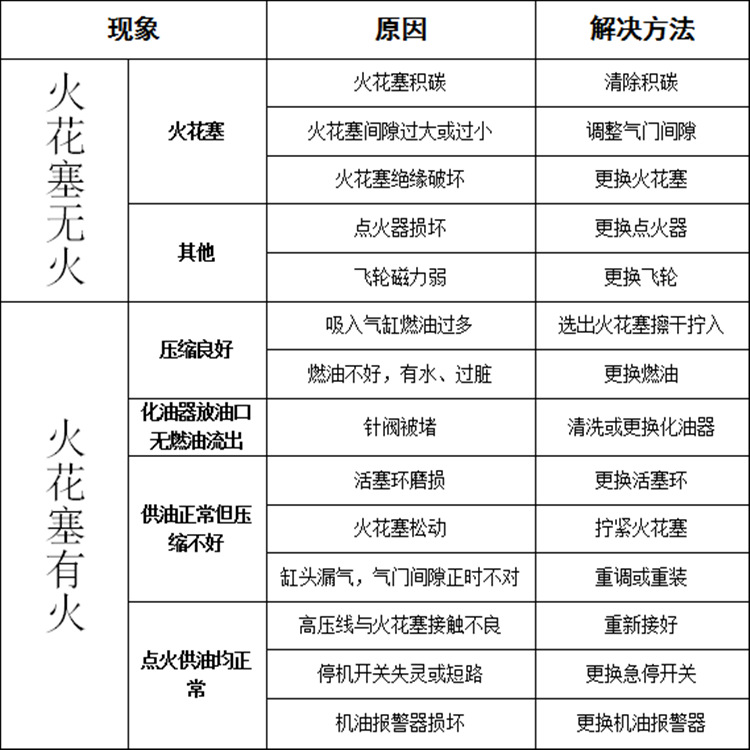

一、不能启动或启动困难

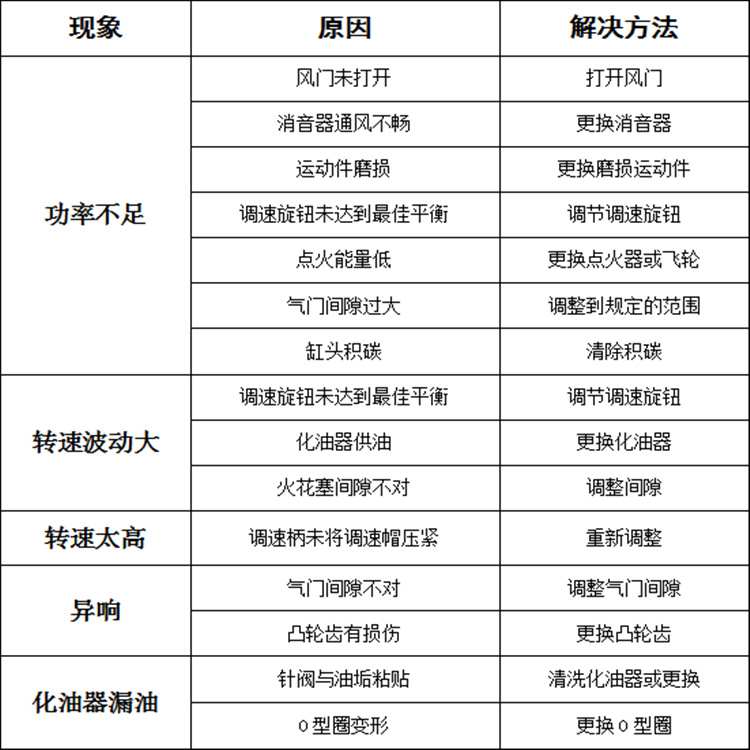

二、工作中的异常情况
