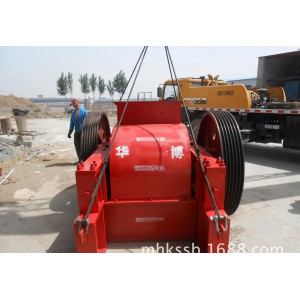

对辊式破碎机的构造。它是由破碎辊、调整装置、弹簧保险装置、传动装置和机架等组成。

对辊式破碎机破碎辊：是在水平轴上平行装置两个相向回转的辊子，它是碎矿机的主要工作机构。其中一个辊子的轴承（图中右边的）是可动的，另一个辊子的轴承是固定的，破碎辊是由轴、轮毂和辊皮构成。辊子轴采用键与锥形表面的轮毂配合在一起，辊皮固定在轮毂上，借助三块锥形弧铁，利用螺栓螺帽将它们固定一起的。由于辊皮与矿石直接接触，所以它需要时常更换，而且一般都是应用耐磨性好的高锰钢或特殊碳素钢（铬钢、铬锰钢等）制作。

调整装置：调整装置是用来调整两破碎辊之间的间隙大小（即排矿口）的，它是通过增减两个辊子轴承之间的垫片数量，或者利用蜗轮调整机构进行调整的，以此控制破碎产品粒度。

弹簧保险装置：它是对辊式破碎机很重要的一个部件，弹簧松紧程度，对碎矿机正常工作和过载保护都有极重要作用。机器正常工作时，弹簧的压力应能平衡两个辊子之间所产生的作用力，以保持排矿口的间隙，使产品粒度均匀。当碎矿机进入非破碎物体时，弹簧应被压缩，迫使可动破碎辊横向移动，排矿口宽度增大，保证机器不致损坏。非破碎物体排除后，弹簧恢复原状，机器照常工作。

对辊式破碎机介绍

该系列对辊式破碎机主要由辊轮组成、辊轮支撑轴承、压紧和调节装置以及驱动装置等部分组成。
该辊式破碎机适用于冶金、建材、耐火材料等工业部门破碎中、高等硬度的物料。

的光临 。

  主要产品；鄂式破碎机 ，对辊破碎机 ，鄂式破碎机皮带轮  电机 皮带轮 ，机架 动鄂 牙板 护板 等

  对辊破碎机 棍皮  总承等 破碎机配件

 可根据客户的需求来图 加工定制 。

 对辊破碎机型号有  250x400    400x610    500x750     800x1000  800x600

技术参数

对辊破工作原理

出料粒度的调节：对辊破两辊轮之间装有楔形或垫片调节装置，楔形装置的顶端装有调整螺栓，当调整螺栓将楔块向上拉起时，楔块将活动辊轮顶离固定轮，即两辊轮间隙变大，出料粒度变大，当楔块向下时，活动辊轮在压紧弹簧的作用下两轮间隙变小，出料粒度变小。垫片装置是通过增减垫片的数量或厚薄来调节出料粒度大小的，当增加垫片时两辊轮间隙变大，当减少垫片时两辊轮间隙变小，出料粒度变小。

对辊破性能特点

对辊破齿轮传动装置的主要结构有固定轧辊、活动轧辊、传动轴、机体、底架、罩壳、长齿轮罩壳等部分组成，对辊破动力是由电动机上的三角皮带轮传出，再通过一对中间减速齿轮，使固定轧辊旋转，再借助固定轧辊另一端的一对长齿轮、驱动活动轧辊，两轧辊成相对运动而挤压物料。

对辊式破碎机使用维护

1）要加强给矿的除铁工作 。非破碎物（钎头等物）掉入双辊间会损坏破碎机，以致造成停车事故。所以在对辊破前应安装除铁装置。
2）粘性物料容易堵塞破碎空间，在处理堵塞故障应停车处理，不可在运转中进行捅矿。
3）当处理的物料含大块较多时，要注意大块矿石容易从破碎空间挤出来 ，以防伤人或损坏设备。
4）对辊破碎机运转较长时间后，由于辊面的磨损较大，会引起产品粒度过细，这时要注意调整排矿口或对设备进行检修。
5）加强对对辊破碎机设备的检查 ，对设备的润滑部位要按时加油 ，保持设备良好的润滑状态。
