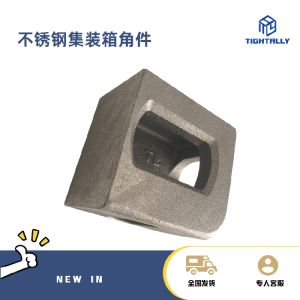

1 )一个20尺集装箱需要一 套8个集装箱角件, 包含上下各4个，型分别为上角件TL , TR.底角件BL,BR ;
2)集装箱角件采用的国标铸钢材质SCW480/ZG16Mn加工而成,产品符合ISO1161标准,外形尺寸为178*162*118mm,单个重量为11kg ,是目前应用普及的集装箱角件;
3 ) ISO标准对集装箱的角件不同孔有详细的规范解释:
ISO角件开孔的定义
顶孔:属主孔的一种,它是设在上角件顶面的开孔。
底孔:属主孔的一种,它是设在底角件底面的开孔。
端孔:沿角件长度方向端面上的开孔，上下角件均有端孔，但孔型不同。
侧孔:沿角件长度方向端面上的开孔，上下角件均有侧孔,孔型- 致。
-内腔:在使用吊具转锁、钓钩或卸扣等属具对集装箱进行搬运或紧固作业时,必须将该等属具的转锁或端栓伸入角件内腔,因而除了要求角件具有足够强度之外,还必须有一定的内腔空间 ,还应当有足够的承载面,该承载面积应不小于800mm2.
集装箱顶部角件主要是用于用于吊具转锁的起吊,其他搬运机械所附件专用特箱框架的提升,用于船舶甲板或堆场上箱垛方阵的顶层箱间联卡,用于箱垛上、下层箱之间双头转锁的承接,箱体的個不同的作业
