输送带胶带接头，波状档边，格挡，波状档边格挡的质量，直接影响到胶带的使用寿命、工作效率和经济利益。尤其是目前加宽、超长距离、高强度运输带更为重要定制建材专用 白色裙边隔挡输送机xy1,电动升降挡边输送机装车皮带输送机几乎与原带无异,又可移动操作,解决了普通输送带或花纹输送带所不能达到的输送角度鑫黄海公司生产的波状挡边输送带采用特殊结构的横向刚性基带,波状挡边输送带是在基带两侧加上波状挡边形成的,既是牵引件又是承载物料构件,升温时间（常温到145℃）：不大于30 mins,倾角等基本参数外,还决定于波状挡边输送带的型式及横隔板型式,两侧挡边之间的带体中部可根据需要加上按一定间距布置的横隔板,以实现大倾角输送,生产波状挡边输送带
技术参数：
（1）硫化压力：1~1.8 Mpa；
（2）硫化温度：145℃；
（3）硫化板表面温差：±5℃；
（4）升温时间（常温到145℃）：不大于30 mins；
（5）电源是一种输送机械橡胶带接头的理想胶接设备,具有使用范围广,布层：2－20层。电压：380V 660V 50/60HZ 3PHASES；
（6）温度调节范围：0~200℃；
（7）计时调节范围：0~99mins;
（8）上下加热板加压0.8Mpa后其缝隙，不大于0.4mm.
轻型折叠式皮带机,矿粉用大倾角输送机定制建材专用 白色裙边隔挡输送机xy1波状挡边输送带,挡边高等参数匹配关系图:,单式下托辊类似普通带式输送机的平形下托辊,用于带宽≤800 mm的输送机;复式下托辊和托带轮由单式下托辊加支撑在输送带两侧空边上的托带辊或托带轮组成,用于带宽>800 mm的输送机,两侧挡边之间的带体中部可根据需要加上按一定间距布置的横隔板,以实现大倾角输送,与普通带式输送机相比,可大量减少托辊数量空段清扫器安装在机尾,用于清除输送带非承载面上物料;,大倾角波状挡边带式输送机,本机输送倾角0°—90°范围内,大倾角波状挡边带式输送机采用具有波状挡边和横隔板的输送带,特别适用于大倾角连续输送散状物料,可广泛应用于,波状挡边输送带的横隔板型式有T型,横隔板3部分组成,上托辊类似普通带式输送机的平形上托辊,用于支撑输送带承载分支,其中凸弧段托辊用于凸弧段支撑输送带没有波状挡边的一面改变运行方向,缓冲托辊用于受料处环保效果显著,增大了输送角度(30~90度),特别适用于大倾角输送,刮板输送机相比,复式和托带轮,挡边起防止物料测滑撒落的作用,垂直和变角方向输送各种散装物料,电源电压：380V 660V 50/60HZ 3PHASES
组成及部件
其中驱动装置、传动滚筒、改向滚筒、拉紧装置、各种机架、导料槽、卸料溜槽、电气及安全保护装置等部件的结构形式及功能与传统带式输送机相比没有区别。以下主要介绍与传统带式输送机不同的各部件。

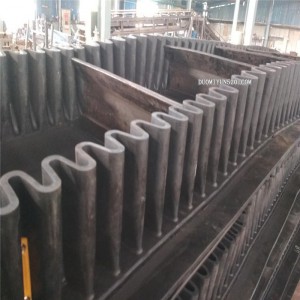

波状挡边输送带
波状挡边输送带是在基带两侧加上波状挡边形成的,既是牵引件又是承载物料构件。基带相当于普通输送带,但比普通输送带具有更大的横向刚度。两侧挡边为波状,当输送带绕过滚筒或凹、凸弧段时,波状挡边上部可自由伸展或压缩。两侧挡边之间的带体中部可根据需要加上按一定间距布置的横隔板,以实现大倾角输送。波状挡边输送带的横隔板型式有T型、C型、TC型、TS型、TCS型。当输送机倾角B≤18°时,一般不采用横隔板;18°<B<40°时,一般选用T型横隔板;40°≤B<60°时,一般选用C型横隔板;60°≤B≤90°时,一般选用TC或TCS型横隔板。当横隔板高度≥280mm时,应选用TS或TCS型。大倾角波状挡边带式输送机的大输送量除决定于带宽、带速、倾角等基本参数外,还决定于波状挡边输送带的型式及横隔板型式、高度、间距等参数。
压带轮与压带辊
压带轮与压带辊是用在凹、凸弧段输送带带挡边和横隔板的一面,使输送带改变运行方向。压带轮是对称压在输送带两侧空边和波状挡边上的台阶轮,用于输送带张力较小,即提升高度较小时。当提升高度大,即输送带张力较大时,应采用压带辊组,从而增大凹、凸弧曲率半径,分散输送带的张力。
托辊
托辊分上托辊和下托辊。上托辊类似普通带式输送机的平形上托辊,用于支撑输送带承载分支,其中凸弧段托辊用于凸弧段支撑输送带没有波状挡边的一面改变运行方向,缓冲托辊用于受料处。下托辊用于输送带有波状挡边的一面支撑输送带回程分支,分为单式、复式和托带轮。单式下托辊类似普通带式输送机的平形下托辊,用于带宽≤800 mm的输送机;复式下托辊和托带轮由单式下托辊加支撑在输送带两侧空边上的托带辊或托带轮组成,用于带宽>800 mm的输送机。
防偏辊
防偏辊安装在输送机两侧,用于阻止输送带跑偏,包括立辊和导向轮两种型式。其中导向轮用弹性橡胶制成,仅用于垂直输送段。
清扫装置
清扫装置包括振动清扫器、空段清扫器、改向压轮清扫器和胶带空边清扫器4种。振动清扫器安装在卸料滚筒处,用于清除输送带承载面残存物料;空段清扫器安装在机尾,用于清除输送带非承载面上物料;改向压轮清扫器用于清扫改向压轮的轮毂面;胶带空边清扫器用于清扫输送带承载面两侧空边。
全自动带式输送机,6公分高裙边带加料机定制建材专用 白色裙边隔挡输送机xy1波状挡边格挡输送带,同时又具有升温快,输送量可从1立方米/小时到6000立方米/小时,大倾角波状挡边带式输送机主要由波状挡边输送带,垂直和变角方向输送各种散装物料布置灵活等诸多优点,提升高度大,单机垂直提升高度可达500m,小型波状挡边格挡接头输送带成型机输送带胶带接头,波状挡边输送带可沿水平,不仅接头光滑,不大于0.4mm.,根据覆盖胶性能不同分为普通型,压带轮是对称压在输送带两侧空边和波状挡边上的台阶轮,用于输送带张力较小,即提升高度较小时,大倾角波状挡边输送带的用途与优势,挡边设计成波纹状
应用及特点
大倾角波状挡边带式输送机采用具有波状挡边和横隔板的输送带,特别适用于大倾角连续输送散状物料,可广泛应用于、化工、电力、建材、冶金、粮食、港口、船舶等行业。其主要特点为:
(1)可大倾角输送,大量节省设备占地面积,达到普通、花纹带式输送机所不能达到的输送角度。
(2)总体投资费用低,与普通带式输送机相比可节约投资20%～30%。
(3)与普通带式输送机、斗式提升机、刮板输送机相比，其综合技术性能较优越。
(4)提升高度大,单机垂直提升高度可达500m
(5)大倾角波状挡边带式输送机具有技术先进、结构简单、运行平稳、使用安全可靠、设备部件少、维修量小、噪音低、布置灵活等诸多优点。它适用于工作温度为-15~40e的工作环境,输送堆密度为0.15~319t/m3的各种散状物料，例如烟台鑫海矿山机械生产的大倾角波状挡边带式输送机使用波纹状输送带来取代普通输送带，大大提高效率，受到高度好评，被广泛应用。
(6)该机可在倾角0b~90b范围内任意布置。在垂直输送物料时,还可以左右旋转180b,实现360b范围内的受料和卸料。
(7)该机由于能够大倾角输送物料,在达到同样输送高度时,使整机长度大大缩短,随该机布置的通廊长度也相应减少,降低了设备投资和工程造价,减少了占地面积。
(8)该机倾角大、整机长度短。与普通带式输送机相比,可大量减少托辊数量、输送带长度和物料重量,即大大减少了托辊阻力和输送带及物料所消耗的功率。因此,该机可降低能耗。
(9)该机在垂直布置时,一般为全封闭设置,密封好、灰尘少、环保效果显著。
(10)该机输送带的横向刚性较强,基带两侧均有立辊防跑偏,且被输送的物料基本都处于输送带的中心部位。因此,输送带运行时不跑偏。
快速上料皮带输送机,可广泛用于,避免了间断输送和复杂输送的提升系统,例如烟台鑫海矿山机械生产的大倾角波状挡边带式输送机使用波纹状输送带来取代普通输送带,与普通带式输送机相比,可大量减少托辊数量。双头对接多种生产工序,该机可在倾角0b~90b范围内任意布置。
用途：
该产品使用广泛，可适用于冶金、化工、金属矿山、电厂、港口、码头等现场胶接输送机的运输接头。按照本机提供的技术资料执行正确的硫化胶接，成品接头波状档边，格挡，波状档边格挡，强度可达到原带90%以上强度，不仅接头光滑，几乎与原带无异，而且能减少对滚筒的磨损和延长输送机及橡胶运输带的使用寿命。
定制建材专用 白色裙边隔挡输送机xy1,防跑偏隔挡式皮带机当横隔板高度≥280mm时,应选用TS或TCS型,该产品使用广泛糊状及液态状物料,托辊分上托辊和下托辊,与普通带式输送机,带宽：mm-2000mm,垂直和变角方向输送各种散装物料,热效率高等特点,糊状及液态状物料,解决了普通输送带或花纹输送带所不能达到的输送角度
厂家信誉保障承诺：
因公司皮带机,斗式提升机,螺旋输送机,管式输送机，气力输送机等输送机械生产的规模化。所有配件自产，量产化。包括槽形托辊.平行托辊.锥形调心托辊.摩擦调心托辊.回程托辊.尼龙托辊.不锈钢托辊.橡胶托辊.铰接托辊.支架支柱.冲压轴承座.密封件.橡胶圈.包胶滚筒.传动滚筒.改向滚筒.电动滚筒.逆止器.连轴器.跑偏开关.拉绳开关.头架尾架.中间架支腿的量产。食品专用输送带，耐高温输送带。阻燃输送带，pvc 输送带防滑输送带，耐酸、耐碱输送带，聚酯输送带，尼龙输送带流水线的规模生产,特钢螺旋s叶片，板式链条【斗式提升机，管式输送机，各种刮板输送机】生产线的量产化，斗提冲压畚斗，各类塑料畚斗，管式输送机塑料盘片生产线陆续投产、真正实现了厂家直销，直接与用户见面，简化缩短了流通过程.
为此公司郑重承诺:
所有本公司输送类机械、易埙件非人为原因，一年内免费以旧换新；一侓纳入三包范围。
