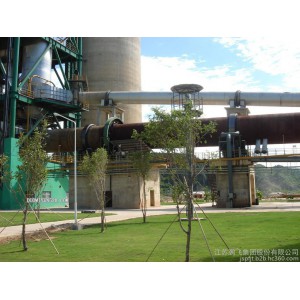

r φ3.0×60m回转窑主要技术性能r

r  r

r     1、生产能力： （工艺确定）r

r     2、主传动速度：0.3-3r/minr

r     3、辅助传动转速：6.5r/hr

r     4、支座数  4挡r

r     5、密封型式：窑头鱼鳞片密封r

r                  窑尾气缸压紧端面密封（可由用户选择其它型式）r

r     6、窑头冷却方式：风冷r

r     7、传动型式：单传动r

r     8、挡轮型式：液压挡轮r

r     9、挡轮油泵站：YY-I型r

r 10、主传动电机型号：ZSN4-280-091B  功率160kW   电抠电压440V    r

r 调速范围300-1500r/minr

r     11、主减速机：r

r         型号：YNS995-40VIBL  总中心距995  总公称速比40r

r     12、辅助传动电机：r

r         型号：Y160M-4  功率11kW  额定转速：1460r/min  额定电压380Vr

r     13、辅助传动减速机：r

r         型号：YNS352-31.5IL  总中心距352  总公称速比31.5r

r     14、设备重量275t（不含窑头罩）r

r
rφ3.0×30m回转窑供货范围r

r  r

r     一、主机r

r     （一）回转部分r

r     1、筒体  材质Q235-B  1件r

r     2、轮带  材质ZG310-570 HB>180   4只r

r     3、大齿圈  材质ZG310-570 HB=200   1只r

r     （二）窑头密封  鱼鳞片密封  1套r

r     （三）窑尾密封  气缸压紧密封  1套r

r     （四）支承装置（两档）r

r     1、托轮支承部分（三组）r

r       托轮 ZG340-640  HB>190  6只r

r       托轮轴45#  HRC45-48  6根r

r       托轮轴承座  组合件  6件r

r    2、挡托轮支承部分（一组）r

r       托轮 ZG340-640  HB>190  2只r

r       托轮轴45#  HRC45-48  2根r

r       挡轮  ZG340-640  HB>190  1只r

r       挡托轮轴承座  组合件  1件r

r       挡轮油泵站及控制柜YY-1型  各1台r
