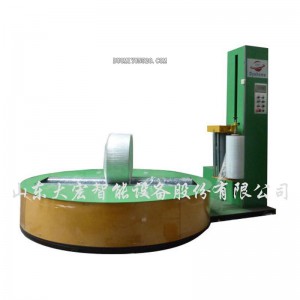

r Y系列圆筒式缠绕包装机对圆筒状物体进行轴向包装，实现物体的整体裹包。有利于货物的储存、运输及周
r转，具有防尘、防潮、保洁的作用。其包装成本低、效率高、提升包装档次。同时，根据包装的实际需要，可选
r用圆筒-托盘两用型、自动顶出型、自动在线等设备。 r

r 控制系统：r

r ◇ 人机界面操作系统，使操作更加方便。
r ◇ PLC可编程控制。
r ◇ 自由设置货物缠绕圈数。r

r 转盘系统：r

r ◇ 转盘变频调速；链条传动。
r ◇ 转盘自动复位。
r ◇ 滚筒变频调速。
r ◇ 便于控制包装效果，计数更**。r

r 膜架系统:r

r ◇ 膜架为动力预拉伸机构，预拉伸可达250%，减小耗膜量。
r ◇ 送膜速度可调，单独的直流电机控制。
r ◇ 膜架上升、下降速度单独可调。
r ◇ 选用耐磨胶辊,使用寿命长。
r ◇ 薄膜系统随动机构，一拉即可。
r ◇ 升降立柱为双链条结构，平稳可靠。r

r 可选功能：r

r ◇ 自动顶出功能:采用气囊式气缸，耗气量为1000ml/min。
r ◇ 压顶装置。
r ◇ 圆筒/托盘两用。r

r 技术参数：r

r 包装规格（mm） φ(600-1500)* L(700-1600)
r 工作效率 20-30卷/小时
r 转盘承重 2000 kg（max)
r 转盘速度 0～12 rpm/min
r 转盘高度 普通型:460 mm /顶出型:530 mm
r 转盘直径 φ2000 mm
r 整机重量 1080kg
r 功率/电压 2.0 KW/AC380V 顶出型：AC220V
r 滚筒间距 420 mm
r 包装材料 LLDPE拉伸膜 厚r
