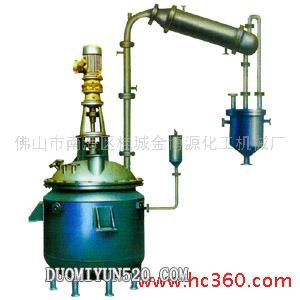

 | 本套装置是用于生产不饱和聚酯树脂、酚醛树脂、环氧树脂、ABS树脂、油漆的关键设备。增加部分滴加设备则为生产胶粘剂、水性乳液等化工产品的主要设备。全套设备由反应锅、竖式分馏柱、卧式冷凝器、贮水器、溢油槽、管线（对稀釜）等组成，全套设备与物料接触部分均采用不锈钢制作。 |
 聚酯全套流程图 | |
|
| 树脂 设备 规格 | 反应釜 | 竖式分馏柱 | 卧式冷凝器 | 储水器 | ||||||
| 规格(mm) | 分馏柱规格 （mm） | 填料容量 （m3） | 冷却面积 （m2） | 规格 （mm） | 冷却面积 （m2） | 规格 （mm） | 容量 （L） | |||
| 50L | Ф400×400 | ф76×460 | 0.002 | 0.10 | ф108×750 | 0.29 | ф200×250 | 10 | ||
| 100L | Ф500×500 | ф108×500 | 0.0046 | 0.09 | ф159×750 | 0.58 | ф300×320 | 30 | ||
| 200L | Ф650×600 | ф133×530 | 0.0073 | 0.20 | ф220×800 | 1.035 | ф350×380 | 40 | ||
| 300L | Ф700×700 | ф159×560 | 0.012 | 0.22 | ф220×1000 | 1.49 | ф400×420 | 55 | ||
| 500L | Ф900×750 | ф159×750 | 0.015 | 0.29 | ф220×1400 | 2.08 | ф410×450 | 60 | ||
| 1000L | Ф1200×750 | ф198×800 | 0.025 | 0.62 | ф300×1500 | 3.17 | ф410×450 | 60 | ||
| 1500L | Ф1300×1000 | ф198×800 | 0.025 | 0.62 | ф350×1500 | 4.17 | ф410×450 | 60 | ||
| 2000L | Ф1300×1500 | ф220×1000 | 0.035 | 1.0 | ф350×1700 | 5.14 | ф500×500 | 100 | ||
| 3000L | Ф1500×1500 | ф273×1000 | 0.058 | 1.2 | ф350×1800 | 6.18 | ф500×500 | 100 | ||
| 4000L | Ф1700×1500 | ф273×1800 | 0.105 | 1.5 | ф350×1800 | 8 | ф500×600 | 120 | ||
| 5000L | Ф1800×1800 | ф273×2000 | 0.117 | 1.7 | ф400×2000 | 10 | ф600×600 | 170 | ||
| 6KL | Ф1900×1900 | ф300×2500 | 0.17 | 2.35 | ф400×2000 | 12 | ф600×600 | 170 | ||
| 8KL | Ф2000×2200 | ф400×2500 | 0.31 | 3.14 | ф450×2500 | 15 | ф600×700 | 200 | ||
| 10KL | Ф2200×2400 | ф400×2800 | 0.44 | 3.95 | ф500×2500 | 20 | ф700×700 | 270 | ||
