五轴深孔钻铣复合机床是集铣削、深孔攻牙于一体的多功能数控深孔钻机床，它让一次装夹实现多面多工序加工成为可能。

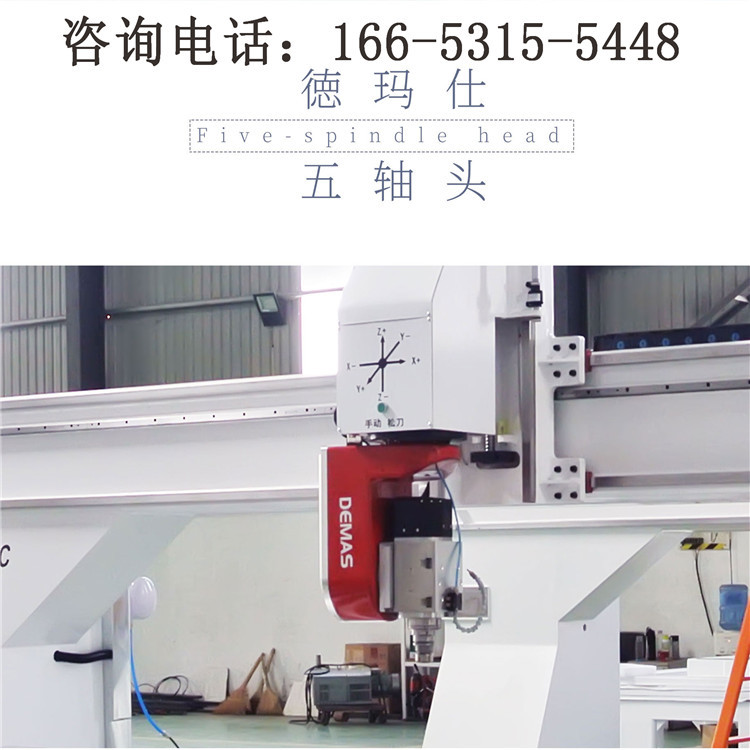

1、主轴（A轴）向上15度，向下25度高精度旋转。

2、主轴具有强力铣削工功能（可安装刀盘）。

3、可配喷吸钻，实现高效率、高精度、高光洁度的大孔加工，精度可达0.03-0.06。

4、机床主体均为高强度铸件，具有高强度、高刚性，为机床的平稳运行提供有效保证。

 应用领域：模具、机械制造行业，主要用于复杂零件的铣削及深孔加工

特性：1.  加工功能：具有深孔枪钻、喷吸钻、重型铣削加工功能喷吸钻是双钻管自身具有封油结构，不需要导向套贴合工件来进行封油，对要加工孔的工件表面要求不高，适用性非常广泛，用在钻铣复合机床上“如虎添翼”。

      2.  钻铣切换：采用导向箱自动倾斜向上移开的方式，可快速实现深孔钻削模式与铣削模式的切换，避免了加工时前导向对工件及回转台回转时带来的妨碍。

      3.  A轴偏摆角度：向上转15度，向下转25度，Y轴丝杠和A轴丝杠各自传动，结构合理，稳定性好。

      4.  A轴：滑枕通轴铰结在滑台上，通过丝杠拉动旋转，导轨类同矩形导轨结构，结构简洁，加工、装配、调试方便，精度容易保证。

      5.  钻杆支撑架移开方式：钻杆支撑架移动到导轨末端旋转板，旋开即可实现。

      6.  数控回转工作台：采用双伺服消隙静压油浮支撑导轨，精度高，支撑面积大，工作台不易变形，稳定。

      7.  机床配重：液压配重且配有氮气：反应速度快，稳定性强，加工精度高，铣削加工表现卓越。

      8.  轴数：工作台直线运动（X轴）、滑台上下运动（Y轴）、立柱前后运动（Z轴）、主轴箱前后运动（W轴)、滑枕旋转（A轴）、工作台回转（B轴），共六轴，与同行同类别机床相比轴数不会少

      9.  导轨的布局：X、Y、Z、W均采用两条导轨，采用高刚性重载滚柱导轨，这种结构具有较高的导向精度，良好的低速运动平稳性，高速运动顺畅，精度更有保障。
