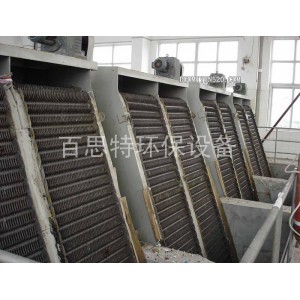

回转式格栅除污机
一、设备特点
回转式格栅除污机应用在污水处理前部工序中，主要用于拦截、清除各种固体颗粒物、漂浮物等，使后续处理工序得以顺利进行，是市政污水、工业污水﹙如纺织、造纸等﹚处理过程中拦污、除渣的关键设备。该机有栅齿、栅齿轴、链板等组成栅网，以替代传统格栅的栅条。栅网在机架内作回转运动，从而将污水中的悬浮物拦截并不断分离水中的悬浮物，因而工作效率高、运行平稳、格栅前后水位差小，并且不易堵塞。该机适合于作粗细格栅使用。栅网中的栅齿可用工程塑料或不锈钢两种材料制造，栅齿轴和链板等由不锈钢制造，大大提高了格栅整体的耐腐蚀性能。较小间隙的格栅一般宜用不锈钢栅齿。
二、主要用途
该设备适用于给水排水泵站，污水及雨水提升泵站，污水处理厂，水质净化厂，各类工矿企业的废水处理工程。用于清除水中的粗大漂浮物。
三、工作原理
回转式格栅除污机是链传动格栅除污机中较为理想的机型，该机主要由驱动机构、机架、传动机构、齿耙牵引机构、电气控制等系统组成。电机减速机安装在机架上部，通过传动链轮带动链耙牵引机构的主动链轮旋转，从动链轮安装机架尾部用以涨紧耙链，并随链条一起回转，耙齿插在栅条缝隙内，将拦截的污物耙送到机架上部极限位置，耙齿随链条翻转，污物自落入垃圾淖车或皮带输送机上。
四、性能优点
1、整机结构紧凑，外形美观，占地少，安装维修方便。
2、全自动电气保护控制，电气，机械双重过载保护。
3、传动部件及水下主要部件均采用优质不锈钢制作。
五、技术参数
参数 型号
水槽宽度（m） 0.9—3.6
水槽长度（m） ≥1.5
安装角度（α°） 60°—80°
栅条净间距（mm） 3—20
槽深（m） 1—2
电机功率（KW） 0.75—3
耙污速度（m/min） 3.6
过水流速（m/s） 0.8—1.2
排渣高度（m） 0.8—1.3
